WEAS能源監測分析系統

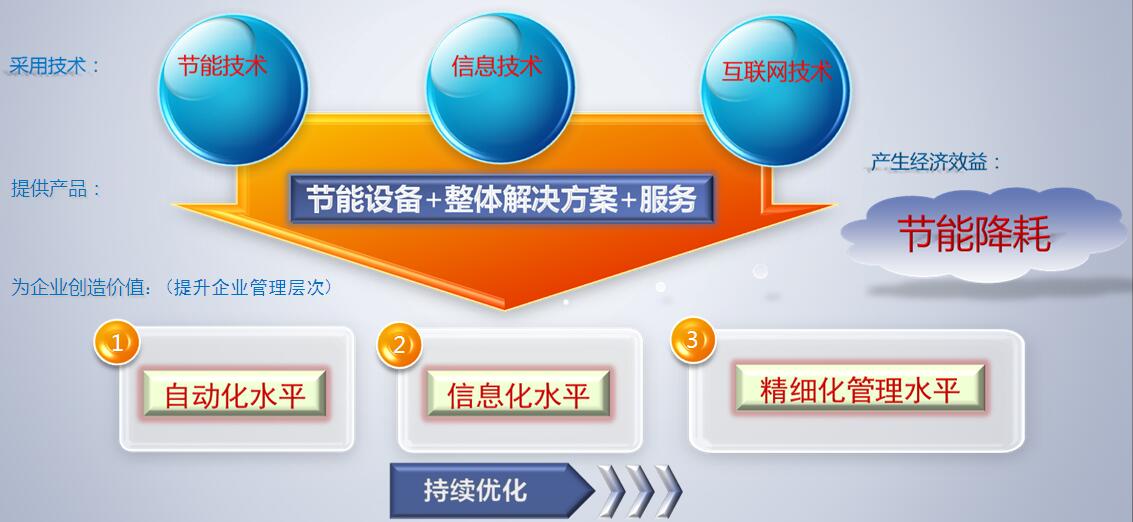

萬洲電氣為客戶提供核心價值

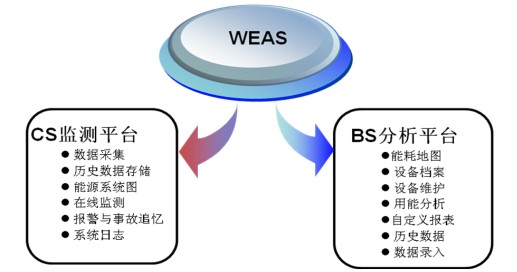

功能架構

采用***、成熟、有效的設計模式進行構建

采用.Net 技術進行軟件開發

結構合理，開放性好，擴展容易

軟件功能定制化，功能擴展只需要進行少的修改

開發維護綜合成本低，系統可用性好，利用率高

支持多種控制協議，可以自由連接各類廣泛應用的PLC、DCS、ERP、綜保系統等

支持SOA架構，其所有后臺應用基于.NET 技術

系統功能

數據采集

數據采集是WEAS進行數據統計分析的基礎，實現對企業運行數據實時監視、報警、分析、計算和統計等功能。采集類型包括電、水、煤、汽等多能源種類。

可以對數據采集的周期進行設置，一般情況下，在100~500毫秒之間進行選擇。

可支撐多達30000點的數據監測。

實時監測

電力在線監測通過查看能源系統圖、電力一次圖、水管網圖、蒸汽圖、設備列表等，用戶可以系統的了解能源消耗的整體分布情況。

與單純的數據顯示相比，圖形化的數據展示使用戶更加形象的了解，設備在系統中的位置。通過參數數據，準確的了解設備的運行狀態和能源消耗情況。

在線分析

實時電能質量檢測

對能耗設備的電壓偏差、電壓不平衡度、電壓電流諧波、功率因數和頻率偏差進行在線分析，輸出分析報表，為用戶進行電能質量優化提供依據。

實時曲線

可分級查看各區域、線路和設備等能耗單元的詳細數據，不同設備可進行對比分析；

可查看電流、功率等監測數據的實時曲線，用戶可以直觀、方便的觀察設備的運行狀態，進而提出改進措施。

自定義報表

按時間周期自動生成日報表、周/月報表、季/年報表。可根據用戶需求個性化定制報表，滿足自動抄表、不同類型數據對比的需求。使用戶不再消耗大量的人力去完成抄表和統計工作，同時也避免了手工抄表所造成的時間差，使統計數據、考核數據更加準確。

***的能源統計分析功能

按日、月、年，統計企業能源消耗總量、費用。并將能耗數據與企業歷史數據進行同比、環比對比分析。讓企業時刻掌握自身的能耗狀態，通過對比分析，采取積極的應對措施。

能耗概況

區域用能占比分析

尖峰谷平用電比例分析

用能走勢分析

預警與事故追憶

故障預警報警

系統提供強大的報警管理功能。支持對采集和錄入的變量數據進行表達式編輯和復雜邏輯運算，可實現超限報警，主輔設備聯動報警等。

可以設置報警的方式，對話框、聲音、短信報警等。

事故追憶

可存儲并查看事故/報警發生時前后十分鐘的設備運行參數和曲線，為排查事故原因提供可靠的依據，避免事故的再次發生。

歷史數據查詢

系統可以將從現場監測終端采集來的數據經過處理后，存儲在系統歷史數據庫中。存儲時間為1年，可自動導出到硬盤中存儲且有效。

可以選擇時間段，對設備的參量（電流、功率、電能、電壓）等相關歷史數據進行查詢。

設備管理

設備檔案

可查看、修改設備檔案信息，包括：型號、生產廠家、安裝位置、投用時間、額定參數等。不同類型設備的檔案信息內容不同。

設備維護

建立設備維護檔案，從計劃到執行全過程監控。

數據錄入

系統的數據錄入功能，為用戶提供產量和能源單價、電力尖、峰、谷、平階梯電價的手工填報接口。

可輸入各班組產量，從而計算各班組單耗。
