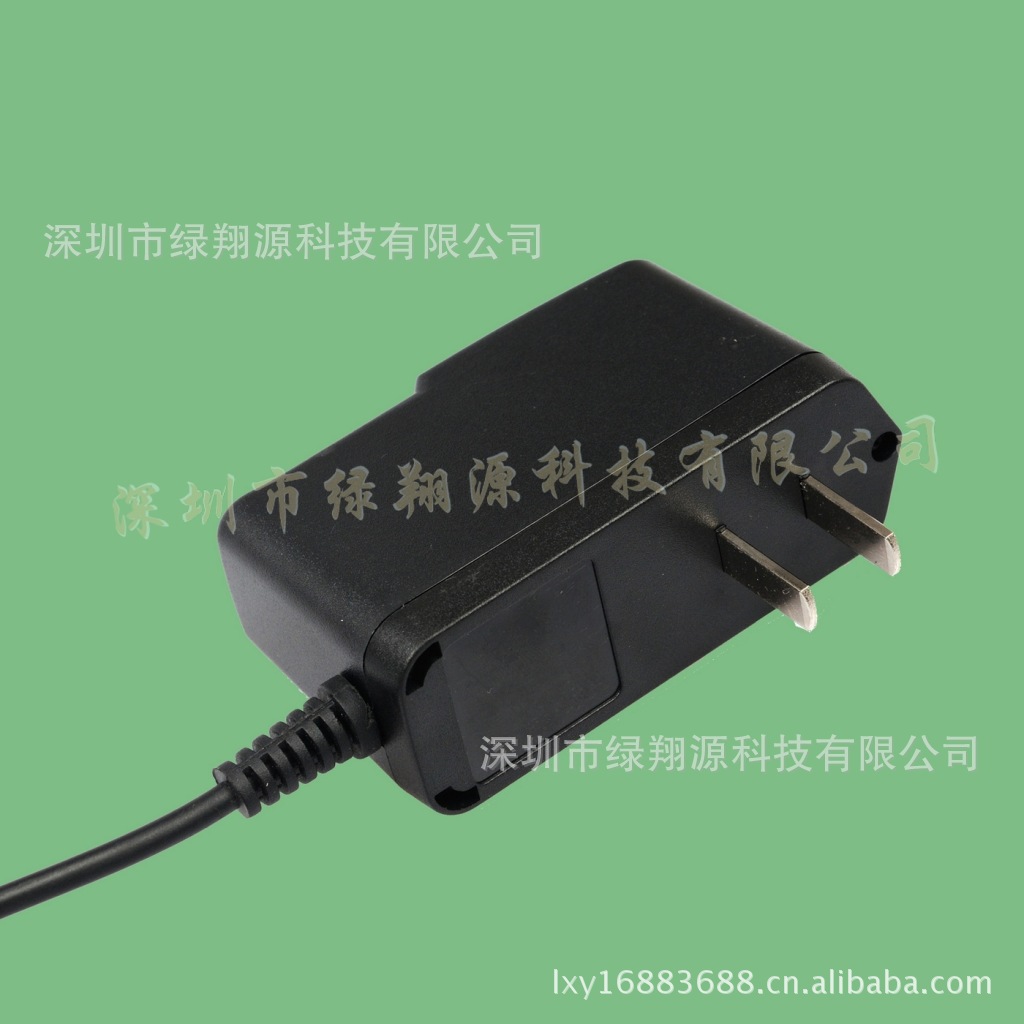

***生產9V2A 12V1A數碼相框電源適配器認證通過UL CE SAA TUV

1.輸入特性

1-1.輸入電壓

115V-240Vac

1-2.輸入頻率

50/60Hz

1-3.輸入電流

1.）輸入電壓為115Vac,輸出為滿負載時，輸入電流為0.3A

2.）輸入電壓為230Vac,輸出為滿負載時，輸入電流為0.15A

1-4.效率

輸入電壓為90~264ac及滿載工作的情況下，效率應≥68％

1-5.空載功耗

輸入電壓為264Vac及完全空載工作的情況下，功耗應＜0.7W

1-6.浪涌電流

1.）輸入電壓為115Vac，環境溫度為25℃冷啟動時，浪涌電流應≤20A

2.）輸入電壓為230Vac，環境溫度為25℃冷啟動時，浪涌電流應≤40A

1-7.啟動時間

輸入電壓為115Vac，環境溫度為25℃冷啟動時，啟動時間應≤3.5秒

1-8.保持時間

輸入電壓為115Vac，環境溫度為25℃冷啟動時，保持時間應≥10毫秒

1-9.輸入結構

兩線輸入，分別為：火線，零線

1-10.線性調整率

在輸入電壓范圍內，線上調整率＜±2%

1-11.輸入保護

當輸入電流大于保險絲的額定電流時，保險絲將會熔斷

1-12.高壓測試

初級對次級1800Vac 10mA 3sec 50Hz

1-13.絕緣阻抗

初級對次級500Vdc 100MΩ

2.輸出特性

2-1.輸出電壓及電流

輸出電壓

誤差范圍

輸出電流

12Vdc

±5%

MIN

MAX

0A

1 A

2-2.負載調整率

在AC輸入電壓，輸出負載電流和紋波噪音變化的情況下，輸出電壓的變動率應在額定輸出電壓的±5％之內

2-3.紋波和噪音

輸出電壓

紋波及噪音

12Vdc

120mV（）

說明：紋波測試以示波器頻寬20MHz檔和室溫25℃下進行，并在輸出端并聯一只10uF/50V的電解電容及0.1uF/50V的陶瓷電容

2-4.過電壓保護

2-5.過電流保護

2-6.短路保護

在短路取消后機器能恢復正常工作

2-7.漏電流

輸入電壓為264Vac 50Hz的情況下，漏電流應≤0.25mA

2-8.靜電要求

1.）此電源適配器必須符合：

2.）基本標準如下：

a.）

b.）

c.）

3.環境特性

3-1溫度

1.）工作溫度：0℃to 40℃

2.）儲存存儲溫度：-20℃to 85℃

3-2.濕度

1.）工作相對濕度：10% to 90%（非冷凝）

2.）儲存相對濕度：5% to 95%（非冷凝）

3-3.海拔高度

1.）工作高度：10000英尺

2.）儲存高度：40000英尺

4.EMI/EMC標準

5.安全標準

6.可靠性

平均無故障間隔時間：在正常輸入電壓，室溫25℃，滿負載工作的情況下MBTF應≧50000小時

7.機械特性

7-1.外觀尺寸

長度：74mm

寬度：28mm

高度：42mm

7-2.重量

電源重量：≤100g

8.附件
