300W太陽能發電系統使用說明

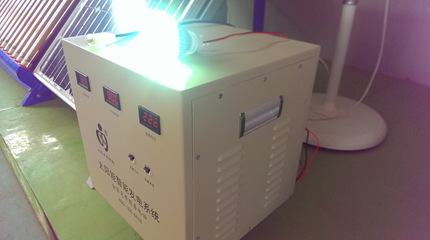

系統外觀小巧精，在保證用戶體驗的同時限度的利用了空間減少了浪費，設計新穎，功能齊全，安全放心，太陽能系統有幾大特點

綠色能源：①無枯竭危險；②干凈（無公害）；③可在用電處就近發電；④能源質量高；⑤獲取能源花費的時間短。

智能：系統外圍接上光伏板和負載就可以智能工作，無需人工干預，完全無人化工作。當電池充滿時系統會控制不讓充電，電池沒電時系統會自動關閉不再工作，本系統有過載和短路保護功能，真正的放心安全。

市電互補：這是本系統和其他系統差別的地方，系統工作時優先使用光伏板發的電，當發的電快用完時系統會智能的切換到市電，使用市電，當光伏板發的電到一定值時系統會再次切換使用光伏板的電，電路真正實現了無縫切換，這樣極大的提高了用戶的使用感受，真正智能化（格力的光伏空調離心機就是使用的這項技術）。

實時監測：前面板有3個表頭，通過上面的數字可以實時直觀明了的了解系統的工作狀態（詳情見后面的具體介紹）。

兩種輸出：，本系統有220V的交流輸出和12V的直流輸出，220V的交流輸出可以接現有家庭所有的設備；其中12V的直流輸出為相應國家號召節能減排，可以接12V的LED燈，LED在目前照明領域節能使用壽命長，30W的亮度相當于市面上其他燈具的100W,使用壽命長達20年。各種各樣的直流負載比如風扇電視收音機，目前市面上也已經有了，都可以接到12V上面去用。

方便移動：系統兩邊有兩個耳朵，可以提起系統，下面挺有2個定向輪和2個萬向輪真正的實現了360°無死角移動。

堅固耐用：本系統外觀討巧箱體由加厚鋼板制成，牢固可靠不會變型，在保護內部部件的同時大大延長了產品的使用壽命。

用途廣泛：發電系統一次投入長久回報，用電不用出錢，除了在家里發電用之外，這個發電系統還有其他用處，比如在地里看個瓜，看個蘋果時間短扯電又麻煩，有這個發電系統你只要把它帶過去用電就不愁了，能帶電視能吹風扇，現在的夜市地攤比較多離住的地方遠，扯電也不方便，有發電系統白天充電，晚上又能帶音響又能照明。

售后無憂：質保2年，全國售后，報廢電池按當時市場價以舊換新。

光伏板規格：

的高效片單晶硅，發電效率，使用壽命20年。

前面板：

表頭

數碼管直流電壓表指示的是當前電池電壓，單位是伏特，不充電時12.8V左右是滿電量，11V左右電池沒電。

數碼管充電電流表指示的是當前的充電電流，單位是安培，電流表不顯示說明是晚上或者光線很暗， 太陽能板沒有發電。

數碼管交流電壓表指示的是當前的輸出交流電壓值，單位是伏特，電壓表沒顯示說明插座無交流輸出。

直流開關：用的是空氣開關有短路保護功能，控制后面12V的直流輸出。

交流開關：用的是空氣開關有短路保護功能，控制的是系統內部逆變器的工作狀態。

絲印字體，分別為公司名稱和LOGO，系統名稱，售后電話。

后面板：

光伏板紅黑接線柱：接太陽能板的正極和負極（注意方向不能接反）。

交流輸入接線柱：接220V市電。

直流紅黑接線柱：接12V直流負載（注意方向不能接反），總功率不超過,80W。

插座：接220V市電負載，負載總功率不超過300W否則逆變器會自動關閉，逆變

器必須重新上電才能正常工作。

側面：

兩邊分別有一個提手用于移動和提起發電系統，魚鱗孔用于系統內部空氣對流系統散熱。

底部：

有4個腳輪，其中2個定向輪2個萬向輪，方便系統移動,。萬向輪帶腳剎功能，不移動時可以踩下腳固定系統。

系統參數：

能介紹：

一.保護功能齊全：

1.過充保護——太陽能板發電給電池充電充滿了就不能再充電了，否則電池會充壞電池，這時候控制器關閉，就算太陽能板發電也不讓電池充電。

2.過放保護——如果電池快沒電時還要放電時間長了電池就會壞，這時候控制器就切斷電源不讓電池放電，保護電池。

3.過載保護——為了保護電池也為了安全起見放電電流不能太大，當用電的設備達到一定的值時控制器就會關閉。

4.短路保護——有時候在接線時兩個線頭不小心碰到一起了也就是連線了，電線會燒引起火災，如果有控制器的它會很迅速在很短的時間內切斷電源保證了安全。

二. 充電效率大大提升：控制器里面有專門的充電電路，能有效的提高充電效率，使在短的時間內充多的電。

三. 放電時間大大增加。市場上的系統用一段時間后會發現帶風扇只能3.4個小時，電視就更不用說了。現在我們的系統帶一個風扇15小時不停，帶一個電視可以工作10個小時，風扇加電視可以連續工作6個小時。這是因為控制器有效的利用了電能，不產生浪費。

四．大大增加了太陽能發電系統的壽命。一般的發電系統用上一兩個月充不上電，放電又放不出來，能用的的時間明顯的短了很多。我們的發電系統專用控制器有各種保護功能使系統免受了各方面的損壞，從而大大提升了發電系統的使用壽命。
